机械制图中的尺寸标注

来源::未知 | 作者:365体育官网APP下载_权威认证* | 本文已影响
机械制图的尺寸标注有严格的国家标准。
3.1 尺寸标注基本要求与规则
在具体进行尺寸标注时,应遵循以下基本规则。
(1)图样中所注尺寸的数值表示物体的真实大小,与绘图比例、绘图的准确度无关。
(2)在同一图样中,每一尺寸一般只标注一次,并标注在反映该结构最清晰的图形上。
(3)图样中的尺寸以毫米(mm)为单位是,不需注明:若采用其他单位时,必须注明单位的代号和名称。

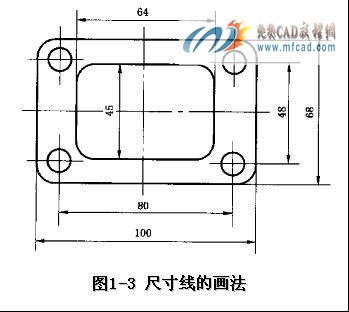

尺寸标注样图如图1-3所示。



在遵照国家规定的基础上,一般应注意以下几点:
1)为了使图面清晰,多数尺寸应该标注在试图的外面。
2)零件上的每一形体的尺寸,最好集中的标注在反映该形体特征的视图上。
3)同心圆柱的尺寸,最好标注在非圆的试图上。
4)尽量避免尺寸线、尺寸界限之间的橡胶,相互平行的尺寸应该按照大小顺序排列,小的在内大的在外。
5)内行尺寸和外形尺寸最好标注在图形的两侧。
3.2 尺寸的组成

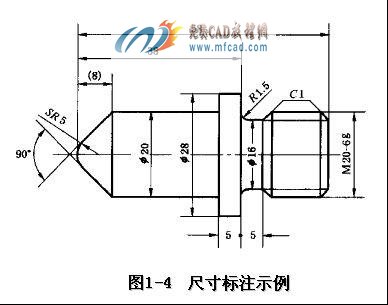

一个完整的长度尺寸标注由尺寸线、尺寸界线、尺寸箭头灯对象组成,而圆形、弧形、引线标注灯尺寸标注还有其他的对象。可参考图1-4的示例进行标注。



    各个组成部分的说明如下:
1)尺寸线:尺寸线一般由一条两端带箭头的线段组成,有时也可能是两条带单箭头的线段。角度标注时,尺寸线是一条两端带箭头的圆弧。
2)尺寸界线:尺寸界线通常出现在标注对象的两端,用来表示尺寸线的开始和结束。尺寸界线一般从标注定义点引出,超出尺寸线一定距离,将尺寸线标注在图像之外。在复杂图形的标注中,可以利用中心线或者图形的轮廓线来代替尺寸界线。
3)尺寸箭头:尺寸箭头通常出现在尺寸线与尺寸界线的两个交点上,用来表示尺寸线的起始位置以及尺寸线相对于图形实体的位置。
4)尺寸文本:尺寸文本时一个文字实体,用来标注两个尺寸界线之间的距离或角度。尺寸文本可以是基本尺寸,也可以是极限尺寸或者带公差的尺寸。需要注意的是,尺寸文本所显示的数据不一定就是连个尺寸界线之间的实际距离,这是由于标注尺寸时可能使用了尺寸标注比例。
5)标注定义点:用户标注图形对象的断点,可能也作为尺寸界线的断点,拾取尺寸标注的整体对象时,标注定义点会作为夹点显示出来,可以使用夹点编辑进行操作。
